AMR小車怎么和電梯做通訊對接?對接后使用需要注意哪些事項?
TIME:2025/6/16 10:41:18 click: 243 次
AMR(自主移動機器人)與電梯的通訊對接是實現跨樓層物流自動化的關鍵環節,其核心在于建立安全、穩定的信息交互通道。以下是具體的通訊對接方式及使用注意事項:
-
繼電器信號對接(開關量控制)
-
原理:通過電梯預留的繼電器接口(如開門 / 關門信號、樓層按鈕信號、門鎖狀態信號等),利用干接點(DI/DO)實現 AMR 與電梯的信號交互。
-
實施步驟:
-
電梯改造:在電梯控制柜中增加繼電器模塊,引出 “樓層選擇”“開門請求”“門鎖狀態” 等信號接口。
-
AMR 集成:在 AMR 本體安裝 IO 控制模塊,通過線纜連接電梯繼電器接口,實現按鈕觸發和狀態讀取。
-
適用場景:傳統電梯或不支持網絡通信的老舊電梯,成本較低但擴展性有限。
-
網絡通信對接(TCP/IP 或專用協議)
-
原理:通過電梯的以太網接口或專用通訊協議(如 Modbus、CAN 總線),實現 AMR 與電梯控制系統的雙向數據交互。
-
實施步驟:
-
協議適配:獲取電梯廠商的通訊協議文檔(不同廠商 接口說明),開發通訊中間件或調用 SDK。
-
網絡連接:在電梯控制柜部署網關設備(如工業級交換機或邊緣計算盒),通過 Wi-Fi/5G 或有線網絡與 AMR 建立連接。
-
典型協議:
-
Modbus TCP:用于傳輸樓層指令、電梯狀態(運行 / 停止、當前樓層、門狀態)。
-
OPC UA:支持更復雜的數據模型,適合智能電梯的實時狀態監控。
-
適用場景:新安裝的智能電梯或支持數字化改造的電梯,兼容性和擴展性強。
-
第三方網關中轉(非侵入式對接)
-
原理:通過部署獨立的電梯通訊網關(如激光掃描器、視覺識別模塊),非接觸式獲取電梯狀態(如樓層顯示、門開關狀態),并通過無線信號轉發給 AMR。
-
實施案例:
-
使用攝像頭識別電梯樓層指示燈和門狀態,通過圖像識別算法解析信息。
-
通過紅外傳感器檢測電梯門的開合狀態,避免物理接線。
-
優勢:無需改造電梯控制系統,適合無法獲取電梯協議的場景;
-
缺點:依賴傳感器精度,可能受環境干擾(如光線、遮擋)。
-
呼叫電梯流程:
-
AMR 到達電梯廳門前,通過通訊接口向電梯發送 “呼梯請求”(指定目標樓層)。
-

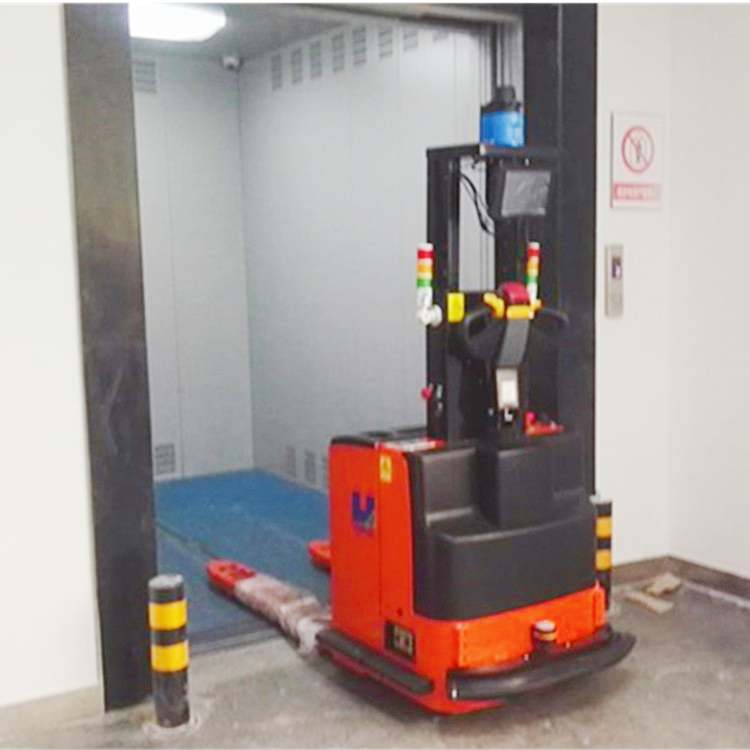

電梯響應請求并到達指定樓層,AMR 檢測到 “門開信號” 和 “平層信號” 后,駛入電梯轎廂。
-
樓層選擇邏輯:
-
AMR 進入電梯后,通過繼電器觸發對應樓層按鈕,或通過網絡協議直接發送樓層指令。
-
電梯運行過程中,AMR 實時監聽 “當前樓層信號”,到達目標樓層后等待 “門開信號” 再駛出。
-
安全互鎖機制:
-
必須驗證 “電梯平層信號” 和 “門鎖閉合信號”,確保 AMR 進出時電梯處于靜止且門完全打開狀態。
-
若通訊中斷,AMR 需觸發緊急制動,并發出警報等待人工干預。
-
信號冗余設計:
-
采用 “Wi-Fi + 藍牙” 雙模式通訊,避免單一網絡中斷導致任務失敗。
-
電梯井道內部署專用 AP(接入點),使用 5GHz 頻段減少干擾,并通過 Mesh 網絡增強信號覆蓋。
-
數據加密與安全:
-
網絡通訊需加密(如 WPA3、SSL/TLS),防止未授權設備接入電梯控制系統。
-
限制 AMR 的通訊權限,僅開放必要的指令接口(如呼梯、樓層選擇),禁止修改電梯參數。
-
物理安全機制:
-
AMR 需配備激光雷達、碰撞傳感器,在電梯內行駛時實時檢測障礙物(如人員誤入),觸發緊急停梯。
-
電梯轎廂內設置 “AMR 專用區域”,通過地標貼紙或物理擋板引導行駛路徑。
-
故障容錯設計:
-
通訊中斷:若 AMR 在電梯內失去連接,需在預設時間內(如 30 秒)自動駛出電梯,或觸發電梯報警按鈕。
-
電梯故障:與電梯監控系統聯動,當電梯出現異常(如急停、超時未關門)時,AMR 立即停止作業并退出轎廂。
-
緊急逃生協議:
-
確保 AMR 在電梯內的操作不影響緊急救援流程(如消防模式下自動釋放控制權)。
-
多 AMR 與電梯的調度算法:
-
在物流管理系統(WMS/TMS)中集成電梯調度模塊,根據 AMR 任務優先級、電梯負載動態分配資源。
-
示例:當多臺 AMR 同時呼梯時,系統按 “就近原則” 或 “任務緊急程度” 分配電梯,避免擁堵。
-
樓層權限管理:
-
為不同類型的 AMR 設置樓層訪問權限(如原料車僅限 1-3 層,成品車僅限 4-6 層),通過通訊協議校驗目標樓層合法性。
-
電梯廠商兼容性:
-
對接前需與電梯廠商確認接口協議、電壓規格(如繼電器接口的 DC24V/AC220V),避免硬件不兼容。
-
新型電梯可能支持 MQTT、OPC UA 等物聯網協議,可直接與 AMR 的云平臺對接。
-
定期檢測與校準:
-
每周測試通訊延遲(應<50ms)和指令成功率(需>99%),校準 AMR 與電梯的時間同步(避免邏輯錯位)。
-
檢查電梯門機與 AMR 傳感器的聯動精度,防止因電梯門未完全打開導致 AMR 卡阻。
